地漏综合试验机：GB 55038-2025《住宅项目规范》标准解读与设备应用指南

一、设备用途

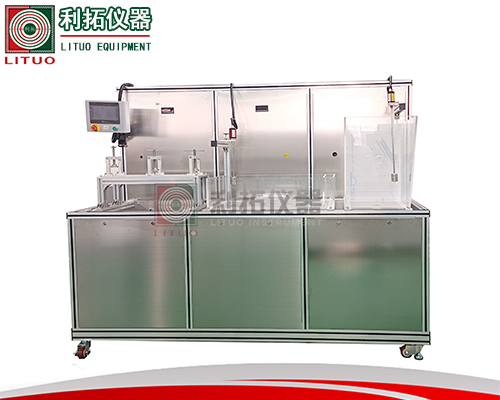

地漏综合试验机是依据 GB 55038-2025《住宅项目规范》中关于住宅地漏性能要求研发的专用检测设备，核心功能是对住宅用地漏的各项关键性能进行系统性、标准化检测，解决地漏生产、研发及质量管控过程中性能评估不规范、数据不准确的问题。
该设备可精准测试地漏的多项核心性能指标，具体包括：排水流量性能，验证地漏在规定水压、水量条件下的排水效率是否符合规范要求；水封深度稳定性，监测地漏在长期使用或特定工况下（如管道负压、排水冲击）水封深度的保持能力，防止水封失效导致异味返溢；防返溢性能，模拟排水管道内出现正压或负压波动时，地漏阻止污水、气体反向溢出的能力；耐久性，通过循环模拟日常使用中的排水、冲击等工况，检测地漏结构及密封部件的使用寿命；杂物通过性能，验证地漏在通入规定尺寸、数量杂物（如毛发、纤维等）时的排水通畅性，评估其防堵塞能力。

二、设备组成
机架与试验台系统

作为设备的基础支撑结构，采用高强度钢材焊接成型，具备足够的刚性和稳定性，可有效避免试验过程中振动对检测数据的干扰。试验台上集成地漏安装工位（兼容不同规格、类型的地漏）、密封装置及管路接口，确保地漏在测试过程中安装牢固、密封可靠，满足规范中对试验环境的密封性要求。
水路系统

包含进水单元、排水单元及压力调节模块。进水单元由高精度流量泵、稳压罐组成，可精准控制进水流量、水压，为排水流量、防返溢等测试提供稳定的水源条件；排水单元模拟住宅排水管道结构，配备可调节坡度的管道及污水收集装置，实现试验污水的有序排放与回收；压力调节模块可模拟管道内正压、负压波动，用于防返溢性能测试。
控制系统

采用 PLC（可编程逻辑控制器）结合触摸屏组成的人机交互系统，具备参数设定、试验流程自动控制、数据实时显示及存储功能。操作人员可通过触摸屏设定试验参数（如流量、压力、循环次数等），系统可自动执行试验流程，减少人为操作误差，同时支持对试验数据的追溯与导出，满足规范中对试验过程可追溯性的要求。
测量与数据采集系统

集成多种高精度传感器：流量传感器实时采集进水及排水流量数据，确保排水流量测试精度；液位传感器精准监测地漏水封深度变化，记录水封稳定性数据；压力传感器采集管道内正压、负压值，评估防返溢性能；位移传感器用于监测地漏部件在耐久性测试中的变形量。所有传感器数据通过数据采集卡传输至控制系统，经算法处理后生成标准化试验报告。
安全防护系统

配备过载保护、漏电保护、水位报警及紧急停止装置。当设备出现水压过高、电路漏电或污水溢出等异常情况时，系统可自动切断电源或停止试验，保护操作人员安全及设备不受损坏；同时设置防护围栏，防止试验过程中水流飞溅对周围环境造成影响。
三、主要技术参数
适用地漏规格：兼容 GB 55038-2025《住宅项目规范》中规定的住宅用圆形、方形等不同结构、尺寸的地漏

进水流量控制范围：覆盖规范要求的地漏最大排水流量测试所需范围，支持流量连续可调

压力调节范围：可模拟住宅排水管道常见正压、负压波动范围，满足防返溢性能测试要求

水封深度测量精度：符合规范对水封深度检测的精度要求，确保数据准确可靠

耐久性测试循环次数：支持按规范要求设定循环次数，可满足长期耐久性测试需求

杂物模拟规格：可适配规范中规定的用于测试杂物通过性能的标准杂物（如特定长度、直径的毛发、纤维等）

四、测试 / 工作原理
地漏综合试验机通过模拟住宅地漏实际使用工况，结合精准参数控制与实时数据采集分析，实现对地漏性能的标准化检测，具体原理如下：
排水流量与杂物通过性能测试：控制系统设定进水流量参数，高精度流量泵向地漏通入规定流量的清水（或含标准杂物的水），水流经地漏排入模拟排水管道。同时，流量传感器实时采集排水流量数据，若排水流量稳定且符合规范限值，判定排水流量性能合格；若通入杂物后排水未出现堵塞、流量未显著下降，判定杂物通过性能合格。

水封深度稳定性测试：试验前通过液位传感器校准地漏初始水封深度，随后模拟日常排水（多次通断水流）或管道负压（通过压力调节模块抽气）工况，液位传感器持续监测水封深度变化。若在规定工况下，水封深度始终不低于规范要求的数值，判定水封稳定性合格。

防返溢性能测试：分为正压防返溢与负压防返溢测试。正压测试时，通过压力调节模块向模拟管道内充气，逐步提升管道内压力，观察地漏是否出现污水、气体反向溢出；负压测试时，通过抽气降低管道内压力，监测地漏水封是否被吸空导致破坏。若在规范规定的压力范围内未出现返溢或水封破坏，判定防返溢性能合格。

耐久性测试：通过控制系统设定循环试验参数（如每日排水次数、冲击压力等），设备自动循环模拟地漏日常使用中的排水、压力冲击等工况，同时通过位移传感器、压力传感器监测地漏结构变形、密封性能变化。当试验达到规定循环次数后，若地漏仍能满足排水、水封、防返溢等基础性能要求，判定耐久性合格。

五、应用场景
地漏综合试验机广泛应用于与住宅地漏相关的生产、检测、研发领域，针对不同用户群体可提供差异化价值：
1. 地漏生产厂家
生产线质量检验：在地漏出厂前进行抽样或全检，确保每批次产品符合 GB 55038-2025《住宅项目规范》要求，避免因性能不达标导致的退货、投诉风险，提升产品市场竞争力。

生产工艺优化：通过对不同批次产品的测试数据进行分析，识别生产过程中影响性能的关键因素（如密封材料选型、结构尺寸偏差等），为工艺改进提供数据支撑。

2. 第三方质检机构与监管部门
产品认证检测：作为 GB 55038-2025 标准认证的核心设备，为地漏生产企业提供合规性检测服务，出具权威检测报告，助力企业通过市场准入认证。

市场质量抽检：受监管部门委托，对市场流通的地漏产品进行随机抽检，验证产品实际性能与标准的符合性，打击不合格产品，规范市场秩序。

3. 科研单位与高校
新型地漏研发：在新型地漏（如防堵塞地漏、高水封稳定性地漏）的研发过程中，通过设备模拟不同工况下的性能表现，快速验证设计方案的可行性，缩短研发周期，降低研发成本。

标准研究与修订：通过大量试验数据积累，为 GB 55038-2025 标准的后续修订提供实证依据，推动住宅地漏性能标准的优化与升级。

六、操作注意事项
设备安装与调试规范：设备需安装在平整、干燥、通风的室内环境，避免阳光直射或潮湿环境影响电气部件寿命；安装后需由专业人员进行调试，校准流量、压力、液位等传感器精度，确保设备初始状态符合测试要求，调试合格后方可投入使用。

试验前准备要求：每次试验前需检查水路系统密封性（如管道接口、地漏安装工位），防止漏水影响测试数据；确认安全防护装置（如紧急停止按钮、漏电保护）功能正常；根据测试地漏规格，更换适配的安装夹具与密封部件，避免因安装不当导致测试误差。

操作人员资质与培训：操作人员需具备相关机械、电气基础知识，且经过设备操作培训，熟悉 GB 55038-2025 标准要求及设备操作流程；严禁非专业人员擅自操作设备，避免因参数设置错误或操作不当导致设备损坏或安全事故。

设备维护保养要点：定期（建议每月）清洁水路系统，清除管道内残留的杂物、水垢，防止堵塞影响流量控制精度；每季度检查传感器校准状态，若数据偏差超出允许范围，需及时重新校准；每年对电气部件（如 PLC、触摸屏、电机）进行绝缘检测与性能评估，确保设备长期稳定运行。

应急处理规范：试验过程中若出现漏水、压力异常或设备报警，需立即按下紧急停止按钮，切断电源与水源，排查故障原因（如管道破裂、传感器故障等）；故障排除后，需重新校准设备参数，方可继续试验，严禁带故障运行设备。
