怎么搭小型地漏自检实验室：地漏检查设备功能搭配清单

自检实验室容易出问题的地方是功能错配——买了一台能测流量的设备，却发现水封稳定性、密闭性能这些项目一个都测不了。GB/T 27710-2020里有十几项要求，每项对应的仪器功能不同，配置前得先对照一遍。

本文按条款逐项对应，给出小型卫浴厂自检实验室的搭配思路。

一、GB/T 27710-2020的检测项目按功能拆解

把标准里的要求按"需要什么仪器"归类，设备的搭配逻辑就清楚了。

排水与流量类

6.6.3 排水流量——按适配排水管公称外径分档判定，单位L/s：

标准里有三条注，实操时容易忽略：多功能排水地漏按用于地面排水的部分计算，带洗衣机排水接口的地面地漏测试时要遮挡洗衣机排水口；有多个承口的地漏按适配的排水管公称外径较大者判定；卫生器具排水地漏指安装在大便器、小便器、洗涤盆、浴缸等器具上使用的地漏，地面排水地漏指直接安装在地表面与下水管道连接的地漏。

7.6.3.1对测试条件的说明值得注意：液位测试基准面指安装完成后加水，使水自然流至地漏不再滴水时的液面。同时明确排水管末端不应浸入接水容器的水中，避免虹吸效应影响测试精度。这两条是自检数据能不能对上的关键。

6.6.1 承载能力——地漏算子或盖板应无永久性变形、裂纹。

过球直径（7.2.2）——地漏按使用状态安装，用直径6.0mm（偏差-0.1mm）、材质06Cr19Ni10的不锈钢球测试，钢球能从水口排出即判不合格。洗衣机地漏应在连接洗衣机排水管的条件下测试。这一项2020版新增，挡的是毛发和杂物的通过性问题。

防臭与密封类

6.2.7 水封深度——不小于50mm。7.2.4给了测法：用分度值0.5mm的计量器具，测地漏中水封能产生密封作用的较高水面与密封失效时的较高水面之间的高度差。

6.6.6 水封稳定性——水封式地漏试验后剩余水封深度不小于20mm，按7.6.6在400Pa负压条件下试验。判定的是"剩余深度"，抽干了必然不合格，抽到18mm一样不合格。

6.6.8 密闭性能——机械密封式和混合密封式地漏按7.6.8试验，应无水溢出现象。2020版相对2011版的一个变化，就是给机械密封和混合密封类产品补上了这条，此前只考核水封。

6.6.2 耐压性能——地漏本体应无渗漏、无永久性变形。

耐久与材质类

6.6.4 自清能力——按7.6.4试验，不可拆卸清洗的水封式地漏不低于90%，可拆卸清洗的不低于80%。判定分两档是2020版的做法，能自己拆洗的产品标准给的线低10个百分点。

6.6.5 冷热循环——按7.6.5试验，应无明显变形、无裂纹和无渗漏，并符合6.6.2的规定；机械密封式和混合密封式还要符合6.6.8。

6.6.7 寿命——按7.6.7试验，启闭机构动作应灵活、无卡阻，并符合6.6.2；机械密封式和混合密封式还要符合6.6.8。带弹簧、磁吸、翻转阀芯的产品才需要，水封式地漏这项按不适用处理。

6.6.9至6.6.11 陶瓷地漏专项——吸水率不大于0.5%，釉面及坯体无裂纹，地漏座和地漏盖无破损开裂。非陶瓷产品不涉及。

外观与表面类

7.1 外观——目测法，目测距离(600±50)mm，光照度不低于300lx。工厂里用普通日光灯看是不够的，照明条件达不到标准要求，目测结论不算数。

6.3 耐腐蚀性能——按7.3和表4执行，产品安装后可视表面应不低于GB/T 6461-2002表1中外观评级（RA）9级的要求。试验条件按表面处理分两种：

6.4 涂、镀层附着强度——有机涂层按7.4.1试验，应达到GB/T 9286-1998规定的1级要求；金属基体镀层按7.4.2试验，应无裂纹、起皮或脱落；塑料基体镀层按7.4.3试验，表面应无裂纹、气泡、疏松。

6.5 耐清洁剂性能——表面应无起泡、剥离、发白等不良现象。这一条在2021年11月26日批准的第1号修改单里改了表述，把"表面"明确为"产品安装后可视表面"，判定范围收窄到用户看得见的部位。引用条款时建议带上修改单。

二、仪器功能怎么配

按上面四类归好功能，设备清单就出来了。

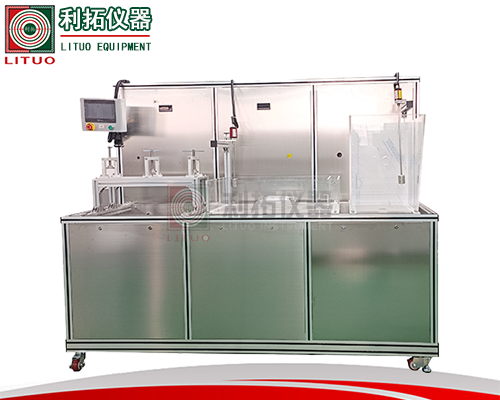

流量测试台是基础档。 需要覆盖排水流量测试，量程要够——表5里dn110的大流量型要求≥1.10L/s，实验室常见的大流量地漏测试可能到2L/s以上，量程建议覆盖到3至5L/s。这一档通常也是水压强度和水压耐受的执行设备。

负压装置是防臭类项目的必要配置。 水封稳定性要求能稳定到-400Pa并保持足够时间，压力源波动大的话测不出真实的水封恢复情况。这个功能很多流量测试台不带，要单独确认。

密封性能测试模块覆盖密闭性能和防返溢。 机械密封式和混合密封式地漏必测，水封式产品按类型判断是否涉及。

过球工装投入很低但作用大。 按7.2.2备一只直径6.0mm、材质06Cr19Ni10的不锈钢球，配卡尺和样品夹具，一个工位半天时间能做。这项挡的是毛发堵塞这类直接投诉。

自清能力试验装置共用水槽和排水系统。 关键是球收集和计数装置——标准球投入后要能逐个清点，加一个筛网和计数工装成本不高。标准球的数量、密度和投放方式按7.6.4的规定执行，配料前先核对条款原文。

盐雾试验机看产品结构决定要不要买。 金属镀层地漏必做AASS 24h，这项无法自建，只能送检或者买设备。如果厂里还有其他金属件产品要测，买一台的利用率会高一些；只做地漏的话建议外委。

冷热循环和寿命试验建议外委。 这两项周期长、自建设备利用率低，算下来不划算。

目测检查的照明要单列。 300lx的要求不难满足，一盏合适的灯具加一个测量照度的计就行，但很多实验室忽略这项，导致外观检验条件不合规。

三、小型实验室的工位布置

场地紧张的时候，按功能分组比按设备类型分组更省空间。

工位A：水路性能区。 流量测试台、耐压装置、水封深度测量工位放一起，共用供水和排水。排水管径按流量上限选，地漏类产品的测试废水含泥沙，管道容易堵，预留冲洗口。这一区需要独立水源和稳压装置。

工位B：密封与负压区。 负压装置和密封性能测试放一起。这区要能抽真空，噪声和振动较大，建议远离办公区和精密称量工位。400Pa的负压一般不需要大功率泵，但气路要密封。

工位C：目测与尺寸检查区。 外观目测、过球、游标卡尺测尺寸（7.2.1要求分度值0.02mm）、水封深度测量（0.5mm分度值）放一起。这一区照明条件要满足300lx，装个照度计定期确认。

工位D：耗材与样品暂存。 标准球、试片、样品周转筐的位置。样品暂存区要防潮，陶瓷件和包装纸箱混放容易出问题。

面积有限时，工位A和工位B可以合并，前提是负压装置的噪声和振动不影响流量读数。流量测试对压力波动敏感，这是合并的前提条件，不能只看面积够不够。

四、分阶段投入

起步阶段：解决出货抽检。

按优先级排：

排水流量、水封深度与水封稳定性、密闭性能。这三项共用供水和负压系统，工装可换。这一档能覆盖日常抽检和多数客户验厂要求。过球直径和自清能力投入很低，建议同步配齐——过球工装成本极低，自清能力的球和筛网几百块一套。

第二批：表面与耐腐蚀。

盐雾24小时酸性盐雾这一档可以外委，同时把附着力试验（GB/T 9286划格法）纳入内部检验流程，这项用划格器和胶带可以做。

第三批：耐久类外委。

冷热循环、寿命、陶瓷件的吸水率抗裂抗冲击、型式检验全项目，送有资质的实验室。机械寿命万次循环这类项目自建设备利用率低。

五、常见问题

问：排水流量测试的水深怎么控制？

答：按7.6.3.1，液位测试基准面是安装完成后加水至自然流至地漏不再滴水时的液面，不是靠人工加水量维持。水深超了流量自然大，很多自检数据偏高就是这里没做对。另外排水管末端不要浸入接水容器的水中，避免虹吸效应干扰。

问：流量计的量程选多大合适？

答：看产品结构。表5里大流量型地漏在dn110下要求≥1.10L/s，实验室实际测试的流量可能更高，量程建议留余量。同时精度要够，判定线精确到0.16L/s这种量级，计量精度太粗会出现跨档误判。

问：只有水封式产品，密闭性能要不要测？

答：6.6.8明确写的是机械密封式和混合密封式地漏。水封式产品这项按不适用处理，但水封深度和水封稳定性必测。机械密封式产品则这三项都要覆盖。

问：自清能力的90%和80%怎么区分？

答：按能否拆卸清洗区分。不可拆卸清洗的水封式地漏不低于90%，可拆卸清洗的不低于80%。这个区分是2020版的做法，2011版没有分档。

问：盐雾24小时是在自家设备上做还是送检？

答：取决于产品结构。金属镀层地漏属于涂镀层类，按表4要做AASS 24h，这是必测项。厂里若只有地漏一类产品，送检更经济；有其他金属件产品要测，买设备的利用率会高一些。

问：外观目测有什么硬性条件？

答：7.1规定目测距离(600±50)mm、光照度不低于300lx。条件达不到时目测结论不符合标准要求，换个位置看或者加装灯具都是必要的。

地漏自检实验室的搭建，核心是对着条款把仪器功能对齐，而不是先买设备再想能测什么。排水流量和水封稳定性是自检频次相对高的两项，建议起步就配齐；负压装置是否带在流量台上，是选型时容易被忽略的一条；过球工装成本低作用大，顺手配一台标准球就行。盐雾、寿命、陶瓷专项这几项，外委比自建划算。
