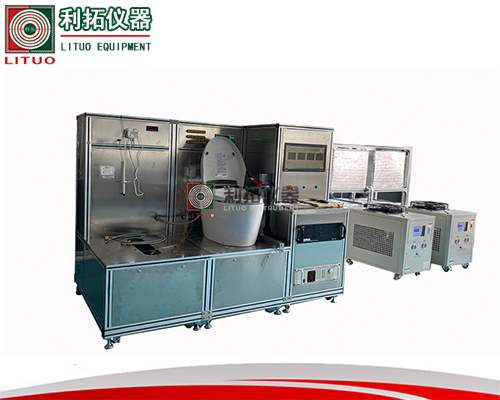

CBMF15 智能马桶能耗测试设备_智能马桶能耗检测仪器_CBMF15 马桶能耗测试设备_智能马桶能

一、设备用途
CBMF15 智能马桶能耗测试设备核心功能聚焦于智能马桶产品能耗性能的精准检测与分析，旨在解决智能马桶制造商、检测机构在产品研发、生产质控及合规认证中面临的能耗数据量化难、测试标准不统一的问题。该设备严格遵循 CBMF（中国建筑材料联合会）相关标准及行业规范，可对智能马桶在不同工作模式下的能耗指标进行全面测试，具体涵盖：智能马桶待机能耗（如座圈保温、控制面板待机等状态下的功率消耗）、工作能耗（如冲洗功能、烘干功能、除臭功能运行时的瞬时功率与累计能耗）、周期性能耗（模拟用户一天 / 一周使用频次下的总能耗），同时可延伸检测能耗稳定性（不同电压波动下的能耗变化）、能耗效率（功能运行能耗与输出效果的匹配度）等指标。通过精准采集与分析能耗数据，为智能马桶制造商优化产品节能设计、生产环节质量管控，以及第三方机构开展合规认证、市场监管部门进行产品抽检提供科学依据，助力行业降低智能马桶产品全生命周期能耗，推动绿色低碳发展。
二、设备组成
1.测试工装系统：作为智能马桶的固定与模拟使用场景载体，采用模块化设计，可适配不同尺寸、型号的智能马桶产品。工装表面设有防水、防腐蚀涂层，能模拟浴室潮湿环境，同时配备专用接口，可精准连接智能马桶的进水、排水与供电线路，确保测试过程中水路、电路的稳定供给，还原智能马桶实际使用工况，避免因安装不当导致的测试数据偏差。
2.能耗采集系统：核心由高精度功率分析仪、电量计量模块及数据采集卡组成，是能耗数据获取的关键组件。高精度功率分析仪可实时采集智能马桶在待机、工作等不同状态下的电压、电流、功率等参数，采样频率高且测量精度符合 CBMF 标准要求；电量计量模块能累计计算特定时间段内的总耗电量，支持分时计量（如区分待机耗电量与工作耗电量）；数据采集卡则将采集到的电参数数据实时传输至控制系统，为后续分析提供原始数据支撑。
3.工况模拟系统：包含水路模拟单元与使用频次模拟单元，用于还原智能马桶实际使用中的关键工况。水路模拟单元可精准控制进水压力、水温（如模拟不同地区自来水温度），满足智能马桶冲洗功能测试对水路参数的要求；使用频次模拟单元通过可编程机械臂或电动执行机构，模拟用户开启座圈、触发冲洗、启动烘干等操作，可按照预设的使用周期（如每小时使用 N 次）自动执行测试流程，确保能耗测试贴合实际使用场景。
4.智能控制系统：搭载工业级 PLC 控制器与专用测试软件，是设备的核心控制中枢。控制系统支持预设多种测试程序（如待机能耗测试程序、全功能循环能耗测试程序），操作人员可通过人机交互界面（触摸屏或电脑端软件）设置测试参数（如测试时长、工况条件、数据采集间隔）；同时具备数据实时处理功能，可对能耗采集系统传输的数据进行计算、分析，并生成能耗趋势图、数据报表；此外，支持数据存储与导出（如导出 Excel、PDF 格式报告），方便用户后续数据追溯与分析。
5.安全防护系统：涵盖电气安全防护与水路安全防护两部分。电气防护方面，配备过载保护、短路保护、漏电保护装置，当设备出现电流过载、线路短路或漏电情况时，可立即切断电源，保护设备与操作人员安全；水路防护方面，设有漏水检测传感器与自动止水阀，若测试过程中出现水路泄漏，传感器触发报警信号，自动止水阀迅速关闭进水，避免漏水导致设备损坏或安全事故；同时，设备外壳采用绝缘材料，表面设有通风散热孔，防止设备运行时温度过高影响性能。
三、主要技术参数
1.能耗测量范围：覆盖智能马桶常见的待机功率与工作功率区间，可精准测量低至待机状态的微小功率，也能适配冲洗、烘干等功能运行时的较大功率，测量精度符合 CBMF 标准对智能马桶能耗测试的要求，误差控制在极小范围。
2.工况模拟参数：水路模拟支持进水压力调节，调节范围覆盖国内不同地区自来水压力区间；水温控制可实现常温至智能马桶常用加热水温范围的调节，温度控制精度高，波动小；使用频次模拟可设置不同的操作间隔与循环周期，满足不同使用场景下的能耗测试需求。
3.数据采集频率：支持多档位数据采集间隔设置，可根据测试需求选择高频采集（如每秒采集 N 次）或低频采集（如每分钟采集 N 次），高频采集可捕捉能耗瞬时变化（如冲洗功能启动时的功率峰值），低频采集适合长时间待机能耗测试，确保数据采集的灵活性与有效性。
4.测试程序存储量：可存储多组自定义测试程序，每组程序可独立设置测试参数，用户无需重复设置即可快速启动不同类型的能耗测试，提升测试效率，满足批量测试或多规格产品测试需求。
5.设备适配性：可适配市场上主流的智能马桶类型（如一体式智能马桶、分体式智能马桶），通过更换测试工装配件（如不同尺寸的固定夹具、接口适配器），可满足不同尺寸、不同功能配置的智能马桶测试，适配范围广，通用性强。
6.电源适配范围：支持宽电压输入，可适配不同地区的电网电压（如单相市电电压范围），无需额外配置变压器即可稳定运行，提升设备在不同使用场景下的适用性。
四、测试 / 工作原理
CBMF15 智能马桶能耗测试设备基于 “工况模拟 - 数据采集 - 实时分析 - 报告生成” 的闭环工作原理，通过多系统协同实现智能马桶能耗的精准测试。首先，操作人员根据测试需求（如待机能耗测试、全功能循环能耗测试），在智能控制系统的人机交互界面中选择或自定义测试程序，设置测试时长（如 24 小时待机测试）、工况参数（如进水压力、使用频次）、数据采集间隔等参数，完成测试准备。
测试启动后，工况模拟系统按照预设参数运行：水路模拟单元调节进水压力与水温至设定值，为智能马桶提供稳定的水路供给；使用频次模拟单元通过机械臂自动执行用户操作（如每隔 1 小时触发一次冲洗 + 烘干功能），模拟实际使用场景。同时，能耗采集系统启动，高精度功率分析仪实时采集智能马桶的电压、电流、功率数据，电量计量模块累计计算耗电量，数据采集卡将这些原始数据按照设定的采集间隔传输至智能控制系统。
智能控制系统对接收的原始数据进行实时处理：通过内置算法计算出瞬时功率、平均功率、累计耗电量等关键指标，并生成能耗变化趋势图（如 24 小时内功率波动曲线）；若测试过程中出现能耗异常（如功率突然超出正常范围），系统会自动触发报警提示，方便操作人员及时排查。
测试周期结束后，控制系统自动汇总所有测试数据，按照预设格式生成测试报告，报告中包含测试参数、能耗数据明细（如待机耗电量、各功能耗电量占比）、能耗趋势图等内容，用户可直接导出报告用于产品分析、合规认证等场景。整个测试过程无需人工干预，实现自动化、标准化测试，确保数据的准确性与可重复性。
五、应用场景
（一）智能马桶制造商
在产品研发阶段，制造商可利用 CBMF15 智能马桶能耗测试设备对比不同设计方案的能耗表现（如不同保温材料的座圈待机能耗、不同功率加热管的烘干能耗），优化产品节能结构（如调整加热功率、优化待机模式），开发出低能耗、高性价比的智能马桶产品，提升市场竞争力；在生产质控阶段，可将设备用于生产线末端的成品抽检，对每批次产品进行能耗测试，筛选出能耗超标的不合格产品，避免不符合能耗标准的产品流入市场，降低售后投诉风险；同时，可借助设备生成的能耗数据，为产品宣传（如 “一级能效”“低待机能耗”）提供权威数据支撑，增强消费者信任。
（二）第三方检测机构
第三方检测机构可将 CBMF15 智能马桶能耗测试设备作为智能马桶能耗合规认证、产品质量抽检的核心设备。在承接制造商的产品认证委托时，按照 CBMF 标准及国家相关规范，通过该设备开展标准化能耗测试，出具具有法律效力的检测报告，为智能马桶产品获取市场准入资格（如进入电商平台、线下商超）提供依据；在接受市场监管部门委托进行产品质量抽检时，可利用设备快速、精准检测流通领域智能马桶的实际能耗，排查 “虚标能耗”“能耗超标” 等问题产品，协助监管部门规范市场秩序，保障消费者权益。
（三）科研单位与行业协会
科研单位可借助 CBMF15 智能马桶能耗测试设备开展智能马桶节能技术研究（如新型节能材料应用、智能能耗控制算法开发），通过设备采集的精准数据验证研究成果的有效性（如新型保温材料能否降低 X% 的待机能耗），推动智能马桶行业节能技术的创新与突破；行业协会可利用设备开展行业能耗基准调研，统计不同品牌、不同型号智能马桶的能耗水平，制定行业能耗分级标准，引导行业向绿色低碳方向发展，同时为政策制定部门提供行业能耗数据参考，助力出台针对性的节能扶持政策。
六、操作注意事项
1.设备启动前检查：每次启动设备前，需全面检查各系统状态：电气方面，确认电源线路连接牢固、无破损，漏电保护装置正常复位，控制系统人机界面显示正常；水路方面，检查进水管道连接紧密、无泄漏，漏水检测传感器清洁无遮挡，自动止水阀开关灵活；机械方面，查看测试工装固定牢固，工况模拟系统的机械臂无卡顿、无异物阻挡。确认所有部件无异常后，方可启动设备，避免因设备故障导致测试中断或数据偏差。
2.测试样品安装规范：安装智能马桶样品时，需按照设备操作手册要求，将马桶固定在测试工装上，确保固定夹具与马桶贴合紧密，无松动；连接水路接口时，需缠绕密封胶带，防止漏水；连接电路接口时，需确认马桶额定电压与设备供电电压匹配，避免因电压不匹配损坏马桶或设备。安装完成后，需进行 “空载试运行”（不启动马桶功能，仅运行设备工况模拟），检查水路、电路是否正常，确认无误后再启动正式测试。
3.操作人员资质要求：设备操作人员需经过专业培训并考核合格后上岗，熟悉设备的工作原理、操作流程及安全规范，了解智能马桶的基本结构与电气特性。操作过程中需集中注意力，实时监控设备运行状态（如能耗数据是否正常、有无报警提示），不得擅自修改测试参数或中断测试流程；若遇到设备报警（如漏电报警、漏水报警），需立即按下紧急停止按钮，切断电源与水路，排查故障并解决后，方可重新启动设备，严禁在故障未排除的情况下继续测试。
4.设备定期维护保养：制定月度与季度维护计划：月度维护时，清洁能耗采集系统的传感器（如功率分析仪探头），去除表面灰尘与污渍，确保数据采集精度；检查水路管道是否有老化、开裂，更换老化的密封件；校准温度控制模块，确保水温控制精度符合要求。季度维护时，对工况模拟系统的机械臂进行润滑（添加专用润滑油），防止部件磨损；检查电气线路的绝缘性能，更换绝缘层破损的线路；备份控制系统的测试程序与历史数据，防止数据丢失。同时，需定期联系设备厂家进行专业校准（如功率分析仪精度校准），确保设备长期处于精准测试状态。
5.测试环境控制：设备需安装在符合要求的测试环境中：温度保持在常温范围，避免高温、低温环境影响电气部件性能与能耗测试数据（如低温可能导致马桶加热能耗升高）；湿度控制在适宜范围，防止潮湿环境导致电气短路或设备生锈；测试环境需远离强电磁场（如大型电机、变压器），避免电磁场干扰能耗采集系统的精准度；同时，确保测试环境通风良好，避免设备运行时产生的热量积聚影响设备稳定性。
