一、设备用途

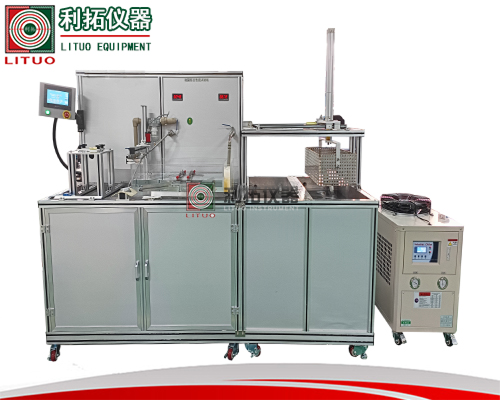

利拓仪器地漏综合测试机作为地漏产品质量检测的核心设备，核心功能是模拟地漏在实际使用场景中的各类工况，通过标准化、系统化的测试流程，对地漏的排水性能、防堵塞能力、密封性、耐腐蚀性及耐用性等关键性能进行全方位精准检测，解决地漏生产企业、质检机构及科研单位在产品质量把控中存在的检测维度单一、测试数据不准确、潜在质量隐患难排查等问题。
在具体性能指标测试方面，该设备可实现多项关键指标检测：一是排水性能测试，模拟不同水量、水流强度的排水场景，检测地漏单位时间内的排水量、排水速度及排水通畅性，评估其在实际使用中应对淋浴、洗漱等不同排水需求的能力；二是防堵塞能力测试，通过向地漏通入含特定杂质（如毛发、纤维、泥沙等）的污水，观察地漏是否出现堵塞，检测其防堵塞结构设计的合理性及自清洁能力；三是密封性测试，分为水封密封性和防臭密封性测试，水封密封性测试检测地漏水封高度是否符合标准，能否有效阻止下水道异味返溢；防臭密封性测试模拟管道负压、正压等工况，检测地漏密封部件（如密封盖、密封圈）的密封效果；四是耐腐蚀性测试，通过盐雾测试、化学试剂浸泡等方式，模拟地漏在潮湿、酸碱环境下的使用场景，检测其表面涂层、材质的耐腐性能，评估使用寿命；五是耐用性测试，通过多次循环模拟地漏开启、关闭、排水等操作，检测其核心部件（如阀体、密封件、开启机构）的磨损、老化情况，评估产品长期使用的可靠性。
二、设备组成
1.机架结构：采用高强度铝合金或钢材焊接成型，整体结构设计符合力学原理，具备优异的稳定性和承载能力。主要功能是为设备各系统提供稳固的安装基础，确保测试过程中设备无晃动、无变形，同时机架表面经过防腐处理，可适应潮湿的测试环境；机架上预留标准化安装接口，方便各系统部件的组装、调试及后期维护，且可根据不同规格地漏的测试需求，灵活调节测试平台高度、夹持装置位置等，满足多样化测试场景。
2.供水与排水系统：由水箱、增压泵、流量控制阀、管道系统及排水回收装置组成。水箱用于储存测试用水，配备水位监测装置，可实时显示水量并自动补水；增压泵为供水提供稳定压力，结合流量控制阀可精准调节供水压力、流量，模拟不同强度的排水工况；管道系统采用耐腐蚀材质，确保水流输送顺畅，且管道布局合理，可实现多角度、多方位向地漏供水；排水回收装置用于收集测试后的污水，经过滤处理后可循环利用，既节约水资源，又避免污水直接排放造成污染。
3.控制系统：搭载工业级可编程控制器（PLC），配合触摸屏操作界面及数据采集软件，实现对整个测试过程的自动化控制。操作人员可通过触摸屏设置测试参数（如供水压力、流量、测试时长、循环次数等），系统根据预设参数自动控制供水、排水、夹持等动作；同时，数据采集模块实时采集测试过程中的关键数据（如排水量、压力值、密封性能参数等），并将数据存储至本地数据库或上传至计算机，支持数据导出、报表生成，方便后期分析与追溯。
4.测量与检测系统：包含多种高精度检测部件，如流量传感器、压力传感器、液位传感器、扭矩传感器及高清图像采集装置。流量传感器用于精准测量地漏的排水量、排水速度；压力传感器监测供水压力、管道内负压 / 正压值，评估密封性；液位传感器检测地漏水封高度，判断是否符合标准；扭矩传感器用于测试地漏开启、关闭时的操作力矩，评估使用便捷性；高清图像采集装置可实时拍摄地漏测试过程（如防堵塞测试中杂质的流动、密封件的贴合情况），结合图像分析软件，辅助判断产品性能是否达标。
5.夹持与模拟工况系统：由可调节夹持装置、模拟管道组件及工况模拟模块组成。夹持装置采用柔性夹持结构，可牢固固定不同形状、尺寸的地漏，避免测试过程中地漏移位，同时防止损坏地漏表面；模拟管道组件按照实际建筑排水管道规格设计，可模拟地漏与下水道连接的真实场景，确保测试结果更贴合实际使用情况；工况模拟模块可实现负压、正压、温度变化等特殊工况的模拟，如通过真空泵制造管道负压，测试地漏防臭密封性能，通过加热装置调节测试环境温度，评估地漏在不同温度下的性能稳定性。
6.安全防护系统：包含多重安全保护装置，保障设备运行及操作人员安全。一是漏电保护装置，当设备出现漏电故障时，自动切断电源，防止触电事故；二是过载保护装置，当供水压力、电机负载等超过额定值时，系统自动停机并报警，避免设备部件损坏；三是防水保护装置，设备关键电气部件采用防水封装设计，且机架配备防水挡板，防止测试过程中水流溅入电气系统，引发故障；四是紧急停止按钮，安装在设备操作区域显眼位置，当出现紧急情况时，操作人员可快速按下按钮终止测试，保障人员与设备安全。
三、主要技术参数
1.适用地漏规格：可兼容圆形、方形、长方形等多种形状地漏，覆盖常见的家用、商用地漏尺寸，包括普通规格及定制化大尺寸地漏，满足不同场景下地漏的测试需求。
2.供水参数范围：供水压力可根据测试标准调节，覆盖家庭、公共场所（如商场、酒店）等不同场景的排水压力需求；供水流量可精准控制，支持小流量滴漏、大流量冲击等多种水流工况模拟。
3.密封性测试范围：可模拟管道正压、负压工况，压力值调节范围符合国家及行业相关标准，能精准检测地漏在不同压力环境下的密封性能；同时支持水封高度检测，检测范围覆盖各类地漏的标准水封高度要求。
4.耐用性测试次数：可自由设定测试循环次数，支持单次测试、多次连续循环测试，循环次数范围满足地漏长期使用可靠性评估需求，能模拟数年甚至数十年的使用频次。
5.耐腐蚀性测试条件：支持盐雾测试、化学试剂浸泡测试等多种耐腐测试方式，盐雾浓度、测试温度、浸泡时间等参数可根据测试标准调节，覆盖不同材质地漏的耐腐性能检测需求。
6.数据采集精度：各传感器（流量、压力、液位等）的采集精度符合工业级高精度标准，数据误差控制在行业允许范围内，确保测试数据的准确性与可靠性，为产品质量评估提供精准依据。
四、测试 / 工作原理
地漏综合测试机基于“场景模拟 + 精准检测 + 数据量化” 的核心原理，通过各系统协同工作，实现对地漏性能的全面评估，具体工作流程如下：
首先，操作人员根据测试需求（如检测排水性能、密封性等），在控制系统触摸屏上设置对应的测试参数，如供水压力、流量、测试时长、循环次数等，同时将待测试地漏固定在夹持装置上，调整模拟管道组件与地漏连接，确保贴合紧密无泄漏。
若进行排水性能测试：控制系统发出指令，供水系统启动，水箱内的水经增压泵增压、流量控制阀调节后，按设定压力和流量通过管道系统输送至地漏；测量系统的流量传感器实时采集排水流量、速度数据，压力传感器监测供水压力，数据同步传输至控制系统；系统对数据进行处理分析，生成排水量 - 时间曲线、排水速度变化趋势等报表，判断地漏排水性能是否达标。
若进行密封性测试（以水封密封性为例）：供水系统向地漏注水，直至形成水封，液位传感器实时监测水封高度，判断是否符合标准；随后，模拟管道组件通过真空泵制造管道负压，压力传感器监测管道内负压值，同时高清图像采集装置观察地漏是否出现异味返溢、水封破坏等情况；若进行防堵塞测试：供水系统将含预设杂质（毛发、泥沙等）的污水输送至地漏，流量传感器实时监测排水速度变化，若排水速度明显下降或中断，判定地漏出现堵塞，同时图像采集装置记录杂质堵塞位置、形态，辅助分析防堵塞结构缺陷。
在整个测试过程中，控制系统全程监控各系统运行状态，若出现参数异常（如压力超标、水量不足），立即触发报警机制并自动调整，若故障无法自动排除，则启动紧急停止程序；测试完成后，系统自动生成测试报告，包含测试参数、原始数据、分析结果及判定结论，支持数据导出与打印，为产品质量评估、优化改进提供完整依据。
五、应用场景
（一）适用行业及场合
地漏综合测试机广泛应用于地漏生产制造行业、建筑建材质量监督行业、第三方检测机构及科研单位，具体适用于以下场合：
1.生产线上的质量检验：在地漏批量生产过程中，对每批次产品进行抽样检测或全检，及时发现生产工艺缺陷（如密封件安装偏差、水封高度不达标、表面涂层脱落等），确保出厂产品质量符合国家及行业标准，避免不合格产品流入市场。
2.研发部门的产品优化：地漏生产企业研发新型地漏（如防臭型、大排量型、智能型）时，利用该设备对不同设计方案的样品进行多维度测试，对比分析排水性能、密封性、耐用性等参数，验证设计合理性，为产品结构优化、材质升级提供数据支持，加速新产品研发进程。
3.第三方检测机构的认证测试：作为第三方检测机构开展地漏产品质量认证、型式试验、抽检的核心设备，按照 GB/T 27710-2011《地漏》等国家标准，对企业送检样品或市场抽检样品进行检测，出具具有法律效力的检测报告，为产品市场准入、招投标、质量仲裁提供依据。
4.建筑工程质量管控：建筑施工企业在采购地漏时，利用该设备对供应商提供的样品进行检测，评估产品质量是否满足工程项目需求（如酒店、医院等场所对地漏防臭、耐腐性能的高要求），从源头把控建筑排水系统质量，避免因地漏质量问题引发后期漏水、异味等隐患。
（二）针对不同用户的价值
1.生产厂家：对地漏生产厂家而言，该设备是提升产品质量、增强市场竞争力的关键工具。通过标准化检测，可有效降低产品不合格率，减少售后维修成本及客户投诉；同时，基于测试数据优化生产工艺（如调整密封件材质、改进水封结构），提升产品核心性能，打造差异化竞争优势，帮助企业在激烈的市场竞争中占据主动。此外，设备支持批量检测，可提高质检效率，适配大规模生产需求，保障生产进度。
2.质检机构：对于质量监督检验机构，地漏综合测试机是履行监管职责、维护市场秩序的重要装备。借助该设备，可实现对地漏产品质量的客观、公正检测，及时发现市场上的劣质产品（如低标准水封、易腐蚀、易堵塞地漏），对生产企业进行督促整改，防止不合格产品危害消费者权益；同时，通过积累大量测试数据，分析行业质量现状，为制定、更新行业标准提供数据支撑，推动整个地漏行业质量水平提升。
3.科研单位：对于建筑建材、材料科学等领域的科研单位，该设备是开展地漏相关技术研究的重要平台。科研人员可利用设备模拟复杂工况（如极端温度、高浓度腐蚀环境），研究新型材料（如抗菌防腐合金、环保密封材料）在了你漏上的应用效果；也可针对地漏防堵、防臭、节能等技术难题，开展创新性试验，探索优化方案（如新型防堵结构、智能排水控制技术），推动地漏产品向更高效、更耐用、更环保的方向发展，为行业技术进步提供理论与实践支持。
六、操作注意事项
1.设备操作前准备：操作人员必须经过专业培训，熟悉地漏综合测试机的结构、工作原理、操作流程及安全规范，考核合格后方可上岗；操作前需对设备进行全面检查，包括机架是否稳固、管道连接是否紧密无泄漏、各传感器是否校准（如流量传感器、压力传感器需定期校准，确保精度）、水箱水量是否充足、电气系统是否正常（无漏电、异响）；同时清理测试区域，确保周围无障碍物，测试平台清洁干燥，避免影响测试操作或造成安全隐患。
2.样品安装规范：安装地漏样品时，需根据地漏形状、尺寸调整夹持装置，确保夹持力度适中—— 既保证地漏固定牢固，无移位、松动，又避免过度夹持损坏地漏表面或结构；与模拟管道连接时，需在接口处加装适配密封垫，确保连接紧密，防止测试过程中出现漏水，影响测试数据准确性；若测试带特殊结构的地漏（如智能地漏、多通道地漏），需提前确认设备接口、控制参数是否适配，必要时联系厂家进行定制化调整。
3.测试过程安全管控：测试过程中，操作人员需坚守岗位，通过触摸屏实时监控设备运行状态（如压力、流量、温度等参数），若出现参数异常（如压力骤升、管道漏水、设备异响），应立即按下紧急停止按钮，切断电源并排查故障，待问题解决后方可重新启动；严禁在设备运行时打开防护盖板、触碰运动部件或管道接口，防止水流溅出、部件误伤；测试腐蚀性液体或进行盐雾测试时，需佩戴耐腐蚀手套、护目镜等防护用品，避免化学试剂接触皮肤、眼睛，同时确保测试区域通风良好，减少有害气体积聚。
4.设备维护保养要求：定期对设备进行维护保养，每日测试结束后，需排空水箱及管道内的积水，用清水冲洗管道系统，防止水垢、杂质残留堵塞管道或腐蚀部件；每周检查各连接部位（如管道接口、夹持装置）的紧固情况，若出现松动及时拧紧；每月对传动部件（如夹持装置的导轨、电机轴承）添加润滑油，减少磨损；每季度对传感器进行校准，确保检测精度符合要求，校准记录需存档备查；设备长期不使用时，需切断电源，对金属部件进行防锈处理，覆盖防尘罩，并存放在干燥、通风的环境中，避免潮湿、灰尘导致设备损坏。
5.应急处理措施：若测试过程中出现管道破裂、大量漏水，应立即停止供水并切断电源，用防水布覆盖泄漏区域，防止水流蔓延损坏电气系统，待积水清理完毕后，检查管道破损情况，更换损坏部件并重新测试；若出现电气故障（如漏电、控制系统死机），严禁自行拆卸维修，需立即联系设备厂家专业技术人员，提供故障现象、测试参数等信息，由专业人员排查维修；若发生化学试剂泄漏（如耐腐测试中试剂溢出），需立即佩戴防护用品，用专用吸附材料清理泄漏物，避免试剂扩散，同时通风换气，确保环境安全后再进行后续处理。
